Krafthubhydraulikzylinder

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

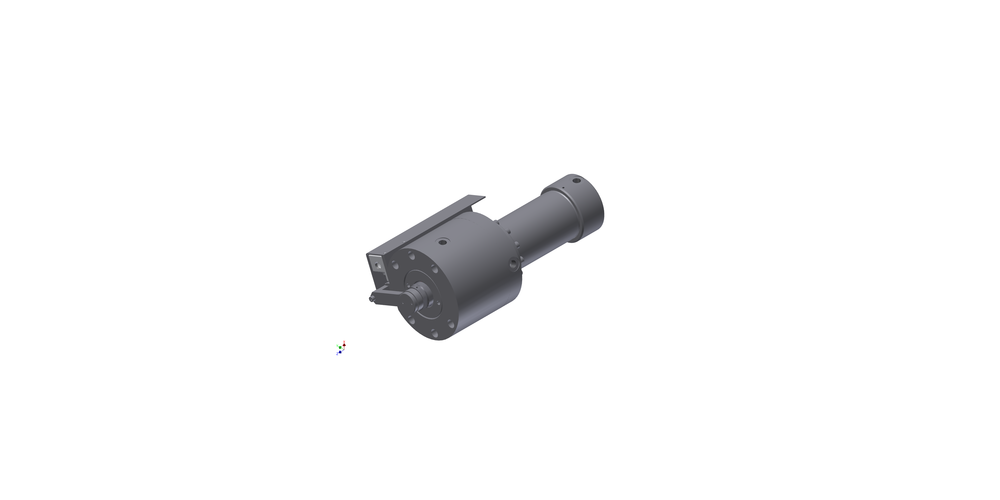

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
RZ	0	0	1	03	2	0	150	060	0225	0069

Typenschlüssel	RZ.001.03.2.0-150-060-0225-0069
Artikelnummer	11006374
Zylindertyp	RZ - Rundzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	1 - Innengewinde
Befestigungsart	03 - Flansch vorne
Bauart	2 - doppeltwirkend
Dämpfung	0 - ohne Dämpfung
Kolbendurchmesser	150
Kolbenstangendurchmesser	060
Hub	0225
Lfd. Nummer	0069
Eigenschaften / Beschreibung	Krafthub (KH), Rollenschalter (NR)

Downloads:

CAD Datei im STP-Format
