Führungszylinder

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

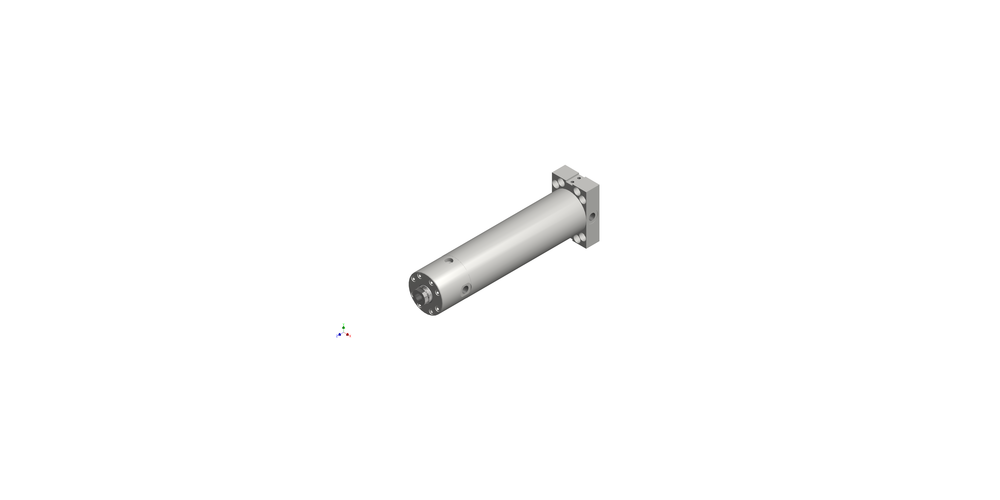

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
RZ	0	0	1	14	2	1	080	050	0320	0500

Typenschlüssel	RZ.001.14.2.1-080-050-0320-0500
Artikelnummer	11006755
Zylindertyp	RZ - Rundzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	1 - Innengewinde
Befestigungsart	14 - Rechteckflansch hinten
Bauart	2 - doppeltwirkend
Dämpfung	1 - Dämpfung vorne
Kolbendurchmesser	080
Kolbenstangendurchmesser	050
Hub	0320
Lfd. Nummer	0500
Eigenschaften / Beschreibung	Führung außen (FA)

Downloads:

CAD Datei im STP-Format
