Adapterplatte

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
ZZ	0	0	1	0S	5	1	160	056	0190	0023

Typenschlüssel	ZZ.001.0S.5.1-160-056-0190-0023
Artikelnummer	11004685

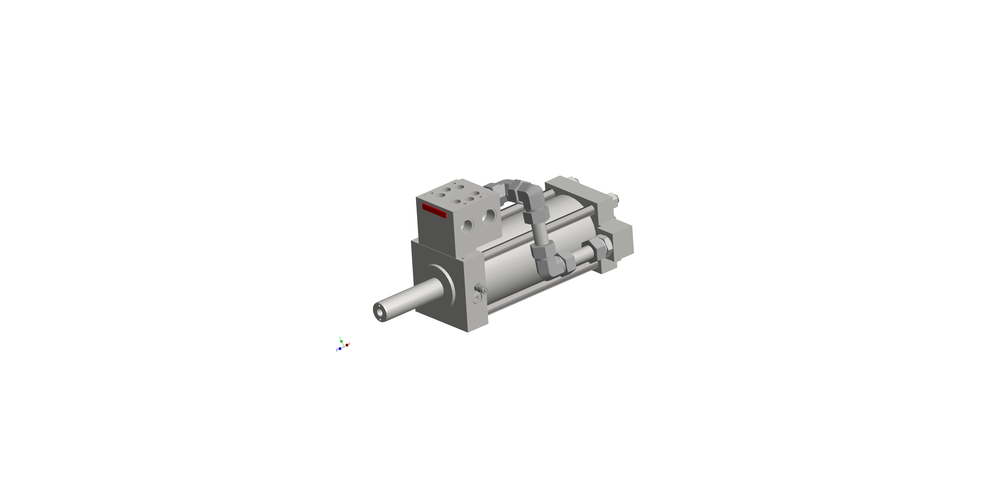

Zylindertyp	ZZ - Zugankerzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	1 - Innengewinde
Befestigungsart	0S - kundenspezifische Ausführung
Bauart	5 - einfachwirkend stoßend mit Federrückstellung
Dämpfung	1 - Dämpfung vorne
Kolbendurchmesser	160
Kolbenstangendurchmesser	056
Hub	0190
Lfd. Nummer	0023

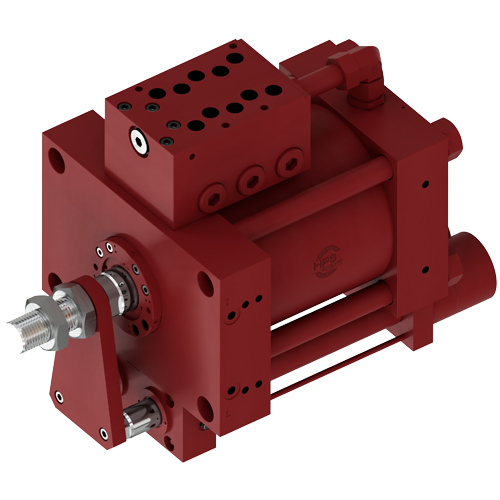

Eigenschaften / Beschreibung	Adapterplatte (AP), ATEX (EX), Kolbenstange Niro (KN), Wegmesssytem intern (Wegaufnehmer) (WI)

Downloads:

CAD Datei im STP-Format
