Mechanische Positionsschalter

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

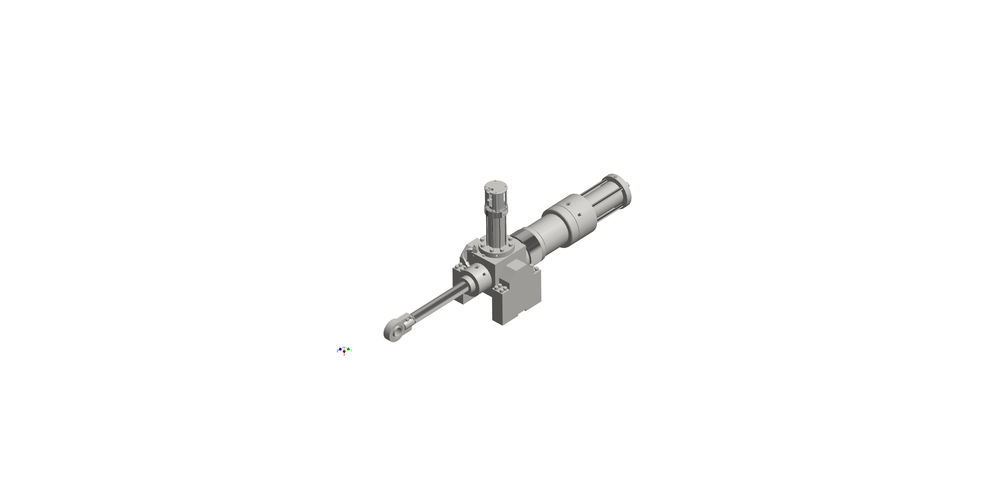

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
RZ	3	2	8	06	2	1	200	080	0290	0106

Typenschlüssel	RZ.328.06.2.1-200-080-0290-0106
Artikelnummer	11005371
Zylindertyp	RZ - Rundzylinder
Kolbenstange	3 - beidseitig hintere Stange groß
Kolbenstangenende hinten	2 - zylindrisch
Kolbenstangenende vorne	8 - Gelenkkopf
Befestigungsart	06 - Schwenkzapfen
Bauart	2 - doppeltwirkend
Dämpfung	1 - Dämpfung vorne
Kolbendurchmesser	200
Kolbenstangendurchmesser	080
Hub	0290
Lfd. Nummer	0106
Eigenschaften / Beschreibung	Lagerbock (LB), Minimess (MM), Rollenschalter (NR), Verriegelung, mechanisch (VM), Wegmesssytem intern (Wegaufnehmer) (WI)

Downloads:

CAD Datei im STP-Format
