Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

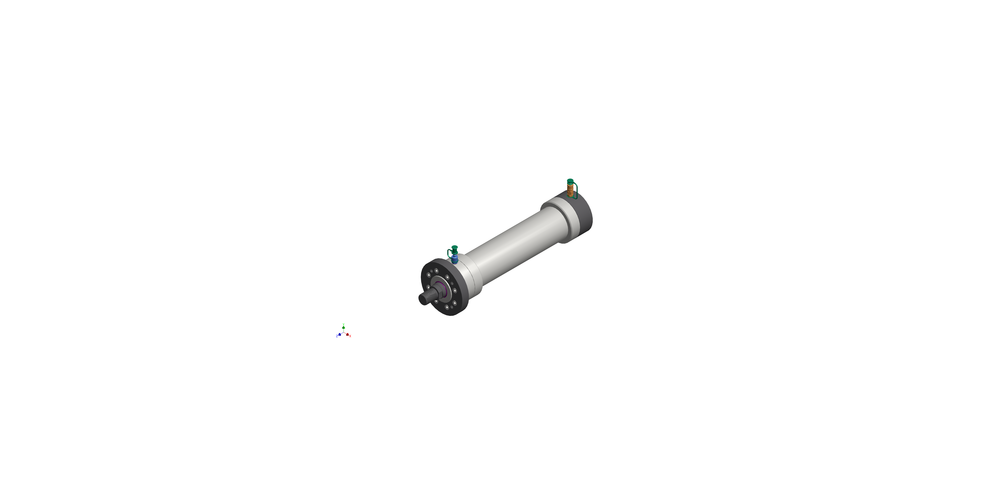

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
RZ	0	0	0	11	2	0	100	056	0415	0453

Typenschlüssel	RZ.000.11.2.0-100-056-0415-0453
Artikelnummer	11007302
Zylindertyp	RZ - Rundzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	0 - Außengewinde
Befestigungsart	11 - Gewindebohrungen vorne
Bauart	2 - doppeltwirkend
Dämpfung	0 - ohne Dämpfung
Kolbendurchmesser	100
Kolbenstangendurchmesser	056
Hub	0415
Lfd. Nummer	0453
Eigenschaften / Beschreibung	Hydraulische Endlagenerkennung (HE), Verschlusskupplung (SK)

Downloads:

CAD Datei im STP-Format
