Schwenkspannzylinder

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

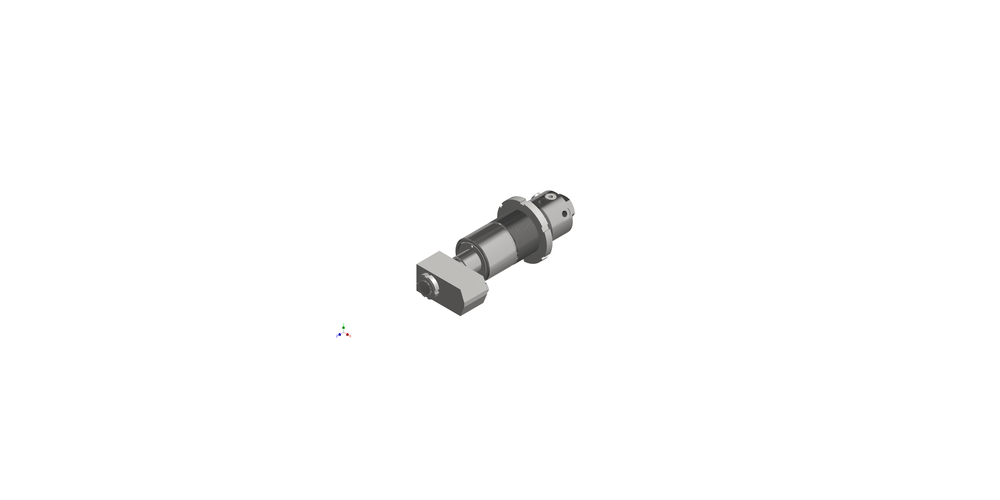

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
RZ	0	0	S	0S	2	0	063	045	0053	0329

Typenschlüssel	RZ.00S.0S.2.0-063-045-0053-0329
Artikelnummer	11006476
Zylindertyp	RZ - Rundzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	S - kundenspezifische Ausführung
Befestigungsart	0S - kundenspezifische Ausführung
Bauart	2 - doppeltwirkend
Dämpfung	0 - ohne Dämpfung
Kolbendurchmesser	063
Kolbenstangendurchmesser	045
Hub	0053
Lfd. Nummer	0329
Eigenschaften / Beschreibung	beide Anschlüsse im Zylinderdeckel (AD), Schwenkspannfunktion (SF), Ventilplatte/Ventilblock (NG6, NG10) (VB)

Downloads:

CAD Datei im STP-Format
