Teleskopzylinder

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

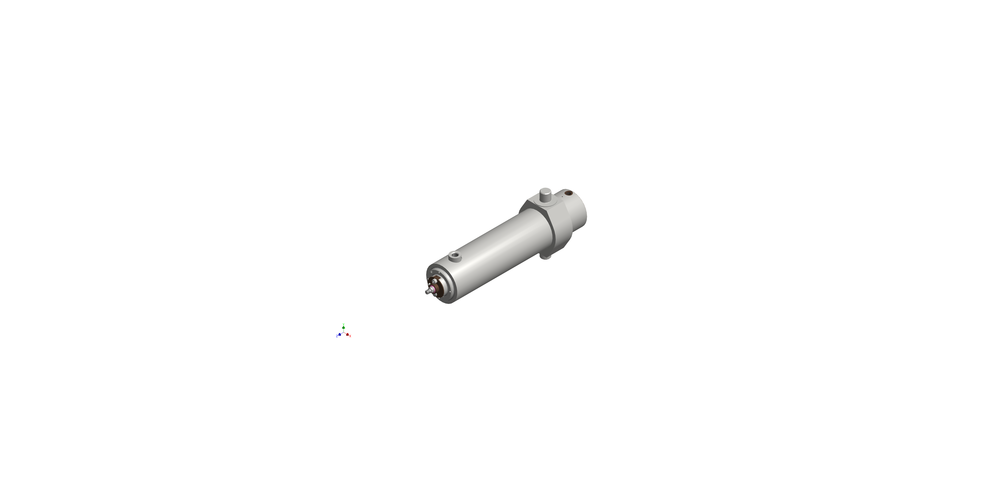

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
TZ	0	0	0	06	2	1	100	018	1000	0381

Typenschlüssel	TZ.000.06.2.1-100-018-1000-0381
Artikelnummer	11005212
Zylindertyp	TZ - Teleskopzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	0 - Außengewinde
Befestigungsart	06 - Schwenkzapfen
Bauart	2 - doppeltwirkend
Dämpfung	1 - Dämpfung vorne
Kolbendurchmesser	100
Kolbenstangendurchmesser	018
Hub	1000
Lfd. Nummer	0381
Eigenschaften / Beschreibung	dreistufig

Downloads:

CAD Datei im STP-Format
