Teleskopzylinder

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
TZ	0	0	0	0S	4	0	080	032	1600	0010

Typenschlüssel	TZ.000.0S.4.0-080-032-1600-0010
Artikelnummer	11005163

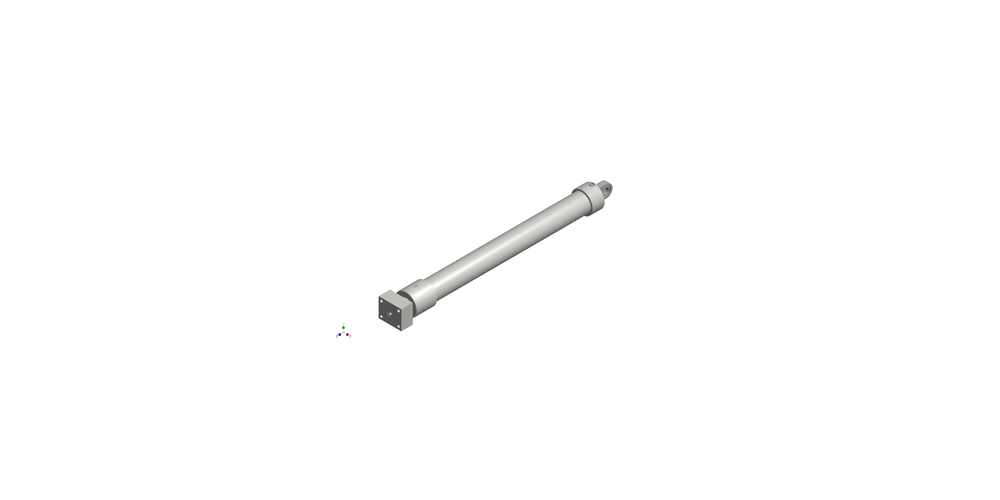

Zylindertyp	TZ - Teleskopzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	0 - Außengewinde
Befestigungsart	0S - kundenspezifische Ausführung
Bauart	4 - einfachwirkend ziehend
Dämpfung	0 - ohne Dämpfung
Kolbendurchmesser	080
Kolbenstangendurchmesser	032
Hub	1600
Lfd. Nummer	0010
Eigenschaften / Beschreibung	Anschluss Kolbenstange (AS), Gleichlauf (nur für TZ) (GL), zweistufig, Gewichtsausgleichzylinder

Downloads:

CAD Datei im STP-Format
