Teleskopzylinder

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

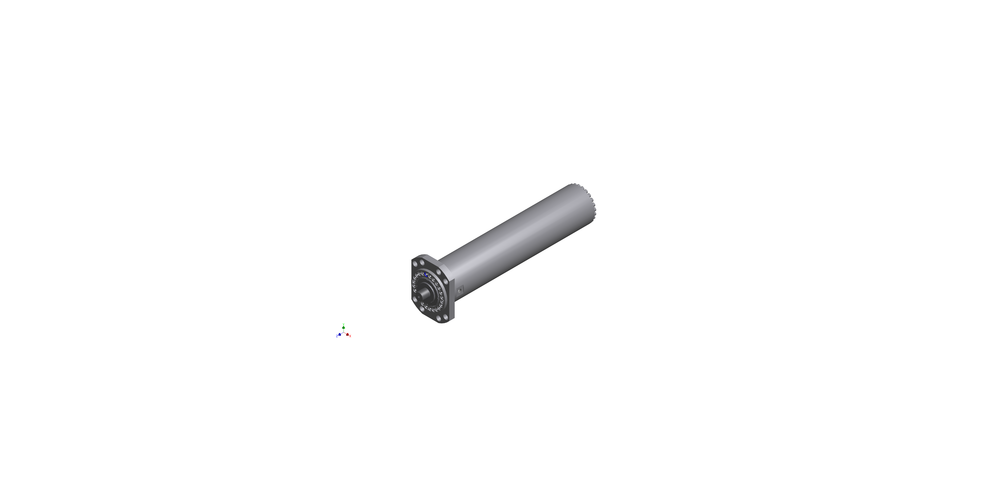

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
TZ	0	0	0	03	2	0	320	200	2850	0001

Typenschlüssel	TZ.000.03.2.0-320-200-2850-0001
Artikelnummer	11004841
Zylindertyp	TZ - Teleskopzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	0 - Außengewinde
Befestigungsart	03 - Flansch vorne
Bauart	2 - doppeltwirkend
Dämpfung	0 - ohne Dämpfung
Kolbendurchmesser	320
Kolbenstangendurchmesser	200
Hub	2850
Lfd. Nummer	0001
Eigenschaften / Beschreibung	zweistufig

Downloads:

CAD Datei im STP-Format
