Manufacture and sale of Verriegelung
Verriegelung
CAD-Datenbank / CAD-Anfrage
Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

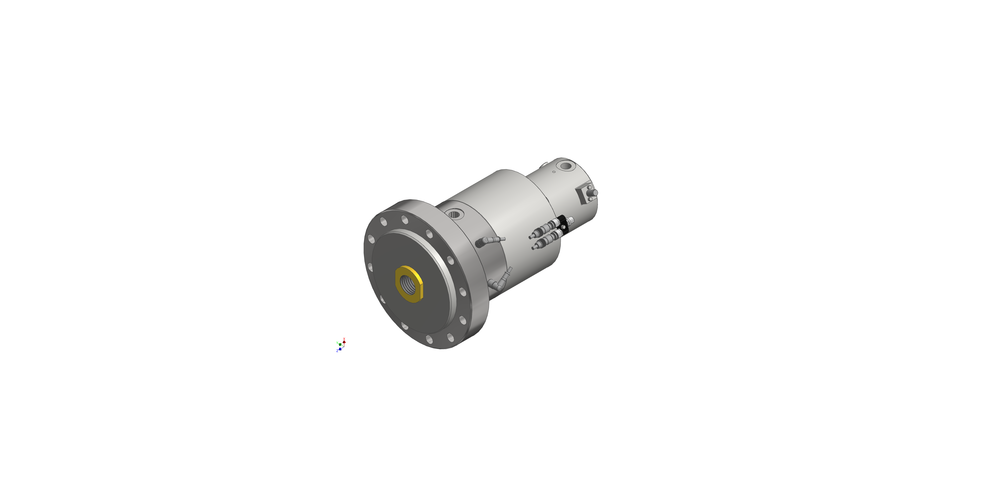

Zylinder-Details
| TYP | KST | KSTH | KSTV | BEA | BAA | DAE | DKO | MM | HUB | KNR | Eigenschaften |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RZ | 0 | 0 | 3 | 03 | 2 | 0 | 100 | 070 | 0070 | 0407 |
| Typenschlüssel | RZ.003.03.2.0-100-070-0070-0407 |
| Artikelnummer | 11005090 |
| Zylindertyp | RZ - Rundzylinder |
| Kolbenstange | 0 - einseitig |
| Kolbenstangenende hinten | 0 - Außengewinde |
| Kolbenstangenende vorne | 3 - Kupplung |
| Befestigungsart | 03 - Flansch vorne |
| Bauart | 2 - doppeltwirkend |
| Dämpfung | 0 - ohne Dämpfung |
| Kolbendurchmesser | 100 |
| Kolbenstangendurchmesser | 070 |
| Hub | 0070 |
| Lfd. Nummer | 0407 |
| Eigenschaften / Beschreibung | Näherungsschalter druckfest (ND), Verriegelung, mechanisch (VM), Kernzugzylinder |
