Hohlkolbenzylinder

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

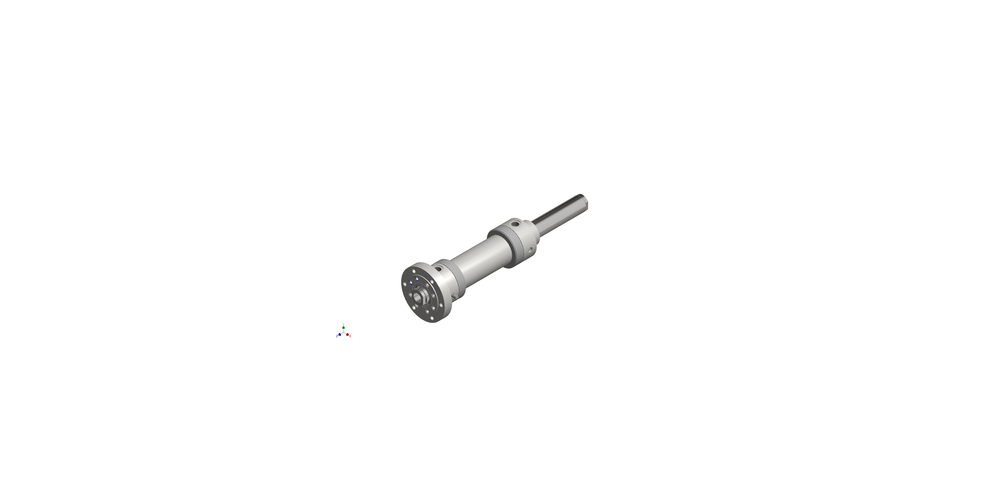

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
RZ	1	2	2	03	2	3	125	090	0320	0221

Typenschlüssel	RZ.122.03.2.3-125-090-0320-0221
Artikelnummer	11005245
Zylindertyp	RZ - Rundzylinder
Kolbenstange	1 - beidseitig (Gleichgang-Zylinder)
Kolbenstangenende hinten	2 - zylindrisch
Kolbenstangenende vorne	2 - zylindrisch
Befestigungsart	03 - Flansch vorne
Bauart	2 - doppeltwirkend
Dämpfung	3 - Dämpfung beidseitig
Kolbendurchmesser	125
Kolbenstangendurchmesser	090
Hub	0320
Lfd. Nummer	0221
Eigenschaften / Beschreibung	Hohlkolben (HK), Minimess (MM), reibungsarme Dichtungen, Servohydraulikzylinder

Downloads:

CAD Datei im STP-Format
