Manufacture and sale of Hohlkolbenzylinder
Hohlkolbenzylinder
CAD-Datenbank / CAD-Anfrage
Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

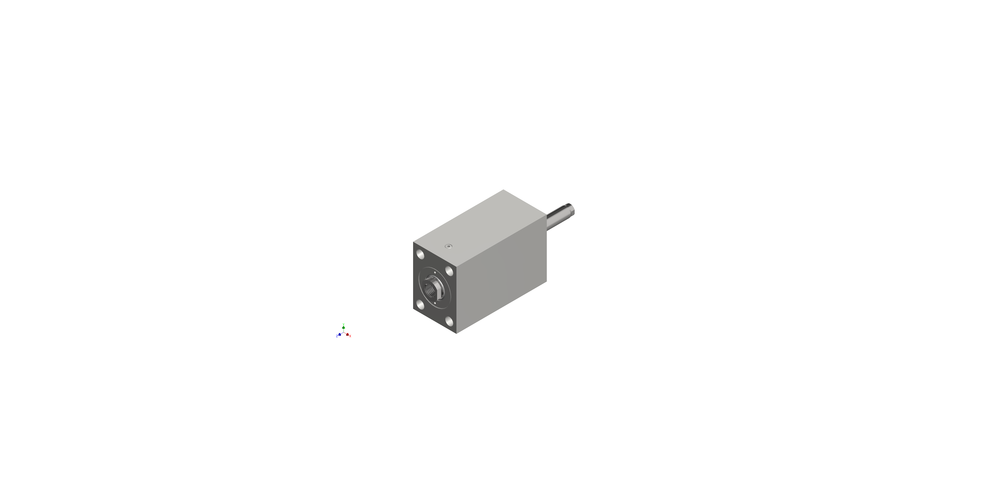

Zylinder-Details
| TYP | KST | KSTH | KSTV | BEA | BAA | DAE | DKO | MM | HUB | KNR | Eigenschaften |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BZ | 2 | 2 | 1 | 13 | 2 | 0 | 080 | 050 | 0110 | 0466 |
| Typenschlüssel | BZ.221.13.2.0-080-050-0110-0466 |
| Artikelnummer | 11005198 |
| Zylindertyp | BZ - Blockzylinder |
| Kolbenstange | 2 - beidseitig hintere Stange klein |
| Kolbenstangenende hinten | 2 - zylindrisch |
| Kolbenstangenende vorne | 1 - Innengewinde |
| Befestigungsart | 13 - Rechteckflansch vorne |
| Bauart | 2 - doppeltwirkend |
| Dämpfung | 0 - ohne Dämpfung |
| Kolbendurchmesser | 080 |
| Kolbenstangendurchmesser | 050 |
| Hub | 0110 |
| Lfd. Nummer | 0466 |
| Eigenschaften / Beschreibung | beide Anschlüsse im Zylinderdeckel (AD), Hohlkolben (HK) |
