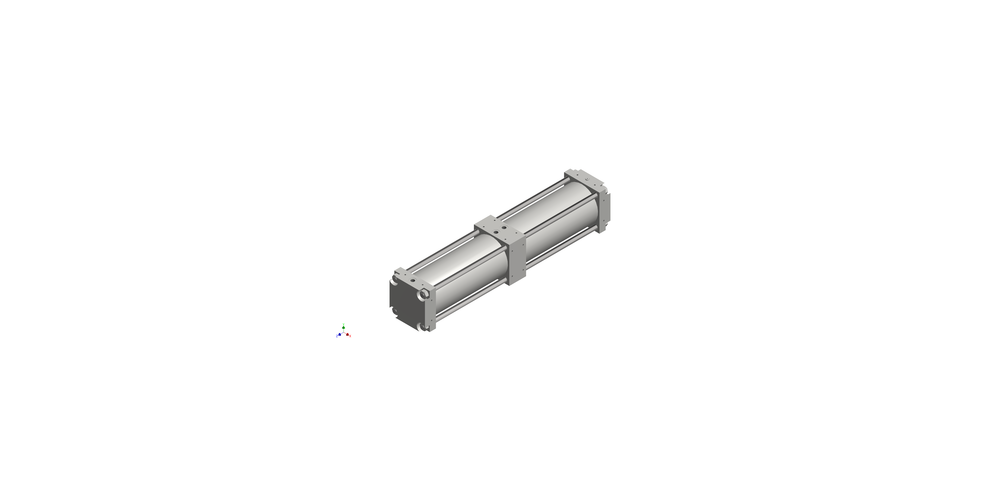

Tandemzylinder

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
ZZ	0	0	S	02	2	0	200	050	0400	0136

Typenschlüssel	ZZ.00S.02.2.0-200-050-0400-0136
Artikelnummer	11007568
Zylindertyp	ZZ - Zugankerzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	S - kundenspezifische Ausführung
Befestigungsart	02 - Fußbefestigung
Bauart	2 - doppeltwirkend
Dämpfung	0 - ohne Dämpfung
Kolbendurchmesser	200
Kolbenstangendurchmesser	050
Hub	0400
Lfd. Nummer	0136
Eigenschaften / Beschreibung	Tandemzylinder (TD), getrenntes Arbeitsmedium

Downloads:

CAD Datei im STP-Format
