Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

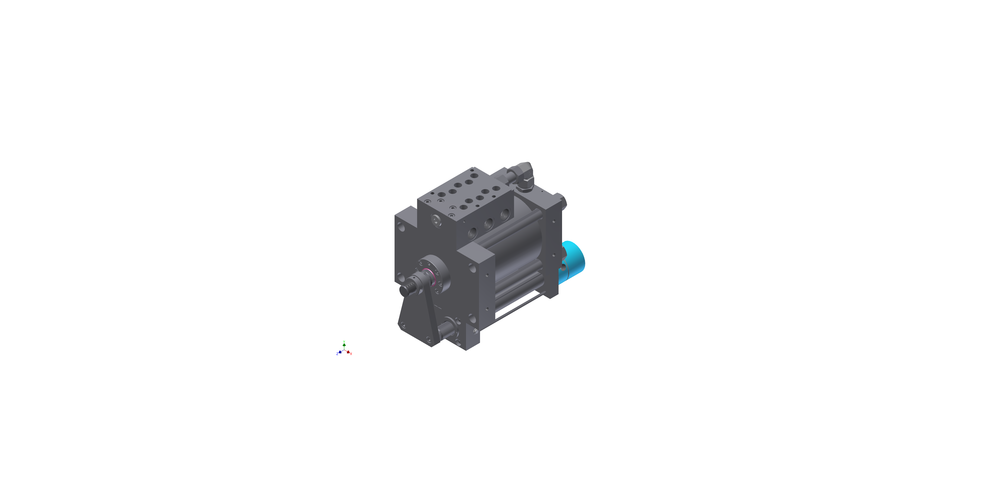

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
ZZ	0	0	0	13	2	0	160	045	0155	0030

Typenschlüssel	ZZ.000.13.2.0-160-045-0155-0030
Artikelnummer	11006662
Zylindertyp	ZZ - Zugankerzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	0 - Außengewinde
Befestigungsart	13 - Rechteckflansch vorne
Bauart	2 - doppeltwirkend
Dämpfung	0 - ohne Dämpfung
Kolbendurchmesser	160
Kolbenstangendurchmesser	045
Hub	0155
Lfd. Nummer	0030
Eigenschaften / Beschreibung	Adapterplatte (AP), ATEX (EX), chemisch vernickelt (CN), Wegmesssystem extern (WE)

Downloads:

CAD Datei im STP-Format
